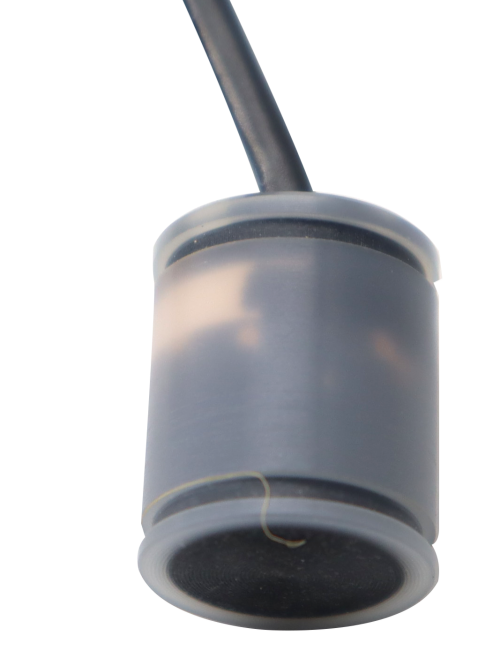

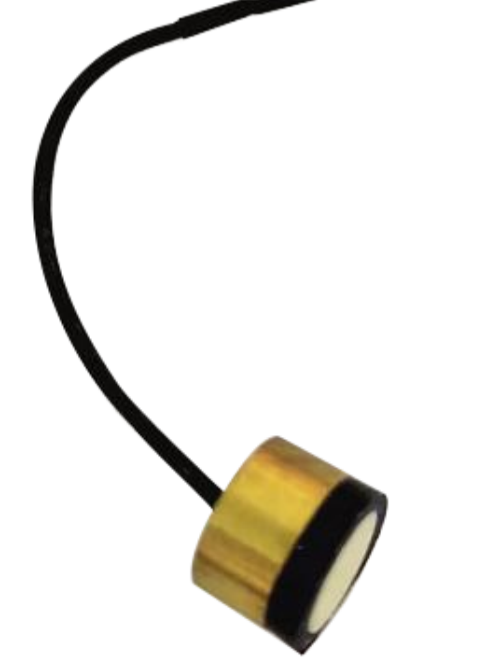

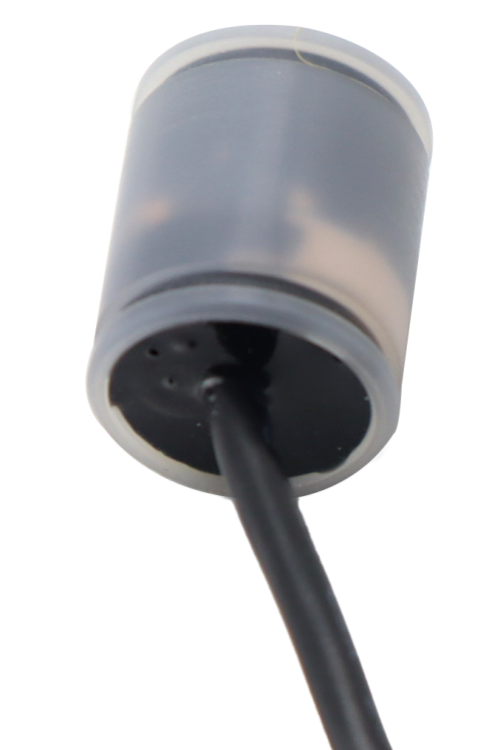

在超聲波風速風向儀的設計與選型中，換能器作為核心感知部件，其各項參數直接決定了整機的性能基礎。其中，“回波幅值”是一個關鍵但常被簡化的指標。我們常被客戶及合作伙伴問及：“超聲波換能器的參數里面，回波幅值是不是越大越好?”
從電路設計、系統可靠性和最終測量性能的角度來看，回波幅值越大，通常意味著信號質量更優，從而帶來多方面的顯著優勢。 簡單來說，回波幅值越大，后端處理電路的設計可以更簡化、更可靠。
回波幅值，指的是超聲波換能器接收到從對面探頭發射并穿越測量路徑后的聲波信號強度。它直觀反映了超聲波在空氣中傳播一段固定距離后，剩余能量的強弱。一個高幅值的回波信號，是高質量測量的起點。
在風速風向測量中，換能器發射超聲波，經過空氣介質傳播后被對面換能器接收(或反射后由自身接收)。這個接收到的信號強度，就是回波幅值。它直接反映了換能器的接收靈敏度和信號轉換效率。
為什么回波幅值越大越好?
更高的信噪比(SNR)
信噪比是信號強度與噪聲強度的比值。回波幅值越大，意味著有效信號越強，在背景噪聲(電路熱噪聲、環境干擾等)相對固定的情況下，信噪比就越高。高信噪比帶來的是更穩定的測量和更低的誤碼率，尤其在惡劣天氣(如雨雪、大霧、沙塵)條件下，大回波幅值能保證信號穿透干擾，準確到達接收端。
更強的抗干擾能力
工業現場往往存在各種電磁干擾。如果回波幅值較小，微弱的有用信號很容易被干擾噪聲淹沒，導致測量數據跳動甚至丟失。大回波幅值讓有效信號“脫穎而出”，系統更容易從干擾中提取真實數據，保證設備在復雜環境下的可靠性。
電路設計更簡單、更經濟
這是客戶提到的核心點——“電路越好設計”。具體體現在：
放大電路要求更低：大信號不需要高倍數的前置放大，降低了電路復雜度和成本。
閾值判斷更清晰：接收電路需要設定一個閾值來判斷是否有信號到達。大回波幅值讓有效信號遠高于閾值，避免因信號微弱導致的誤觸發或漏觸發。
電源和布線要求更寬松：不需要為微弱信號做特別復雜的屏蔽和濾波處理，PCB布板和電源設計更靈活。
測量量程和余量更大
回波幅值大，意味著即使隨著距離增加信號衰減，遠端依然能保持足夠的強度。這為系統提供了更大的設計余量，無論是擴展測量距離，還是應對不同環境下的衰減變化，都更加從容。
回波幅值不足會帶來什么問題?
如果換能器回波幅值偏小，工程師在設計電路時就需要：
1.增加高倍放大器，但也會同步放大噪聲
2.采用更復雜的濾波算法，增加MCU負擔
3.提高發射電壓，增加功耗和電路應力
4.縮小測量量程，犧牲產品性能
5.在惡劣環境下更容易出現數據丟失或異常
這些問題最終都會反映到產品的穩定性和用戶體驗上。
作為專業的超聲波換能器制造商，大禹電子在換能器設計和生產過程中，始終將回波幅值作為核心質量控制指標。我們通過：
1.精選高性能壓電陶瓷材料
2.優化聲學匹配層設計
3.精密裝配工藝控制
4.100%出廠靈敏度測試
確保每一只出廠的換能器都具有盡可能高的回波幅值，為客戶的后端電路設計留足余量，讓您的整機產品性能更優、開發更順。雖然回波幅值越大越好，但在實際選型中，還需要綜合評估其他參數，如：
1. 中心頻率：是否與應用需求匹配
2. 波束角：是否符合測量場景
3. 盲區大小：是否滿足近距測量要求
4.耐候性：是否適應戶外長期使用
大禹電子的技術團隊可以為您提供全方位的選型支持，幫助您找到最適合您應用場景的換能器解決方案。
如果您對換能器選型或技術參數有任何疑問，歡迎隨時聯系我們的技術支持團隊，我們將竭誠為您服務!
